Искор-3.27.105Д - корреляционный течеискатель

Искор-3.27.105Д - корреляционный течеискатель
Искор-3.27.105Д - корреляционный течеискатель
Искор-3.27.105Д - корреляционный течеискатель
Искор-3.27.105Д - корреляционный течеискатель
Артикул: ep-4697-27609
Бренд: ТЕХНО АС
Артикул производителя: 00-Б0001908
Цена:
1 367 868 Р
Доступен для заказа
Добавить к сравнению

Назначение корреляционного течеискателя Искор-3.27.105Д

  • Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
  • Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
  • Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
  • Уточнение местам утечки акустическим течеискателем.
  • Диагностика запорной арматуры.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Корреляционный течеискатель с двумя радиоканалами.

Выполняемые функции корреляционным течеискателем Искор-3.27.105Д

  • Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами.
  • Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии).
  • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
  • Функция сохранения координат для нанесения на карту.
  • Диагностика запорной арматуры.
  • Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами.

Основные преимущества корреляционного течеискателя Искор-3.27.105Д

  • Наличие двух радиоканалов.
  • Высокая помехозащищенность, регулируемый фильтр.
  • Оперативность и скорость расчетов.
  • Ударозащищенные водонепроницаемые датчики.
  • Малые габариты и вес.
  • Высокая точность определения мест разгерметизации, удобство в эксплуатации.
  • Визуальная индикация утечки по графику корреляционной функции.
  • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
  • Проведение трассировки подземных коммуникаций в активном режиме от генератора.
  • Уточнение места утечки акустическим методом в режиме «График».

Применение корреляционного течеискателя Искор-3.27.105Д

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Рекомендуемые области применения корреляционного течеискателя Искор-3.27.105Д

  • Теплосети.
  • Водоканал.
  • ЖКХ.
  • Продуктопроводы.

Характеристики корреляционного течеискателя Искор-305

ПараметрЗначениеОбщие данные

Длина диагностируемого участка трубопровода, мот 10 до 1000
Диаметр трубопровода, ммот 25 до 800
Давление в трубопроводе, атмне менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
- от 10 до 250 мне более ±5
- от 250 до 500 мне более ±10
- от 500 до 1000 мне более ±15
Время построения корреляционной функции при усреднении по 60 измерениям, мин
- от 10 до 250 мне более 3
- от 250 до 500 мне более 4,5
- от 500 до 1000 мне более 4,5
Частоты фильтрации сигнала утечки
- фильтр нижних частот, кГц1,0; 1,5; 2,2
- фильтр верхних частот, кГц0,3; 0,4; 0,5
- цифровой фильтр, Гцот 65 до 4500
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, мне менее 500
Дисплейграфический, TFT, 320х480 точек
Электропитаниевстроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, часне более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °Сот -25 до +45
Время непрерывной работы, час
- в нормальных условияхне менее 8
- при пониженной температуре -25°Сне менее 6
Средняя наработка на отказ, часне менее 2000
Класс защиты от внешних воздействий
- акустического датчика АДК-305IP65
- предусилителя-передатчика УП-305IP51
- корреляционного приемника КП-305, источника питания, зарядного устройстваIP42
Габаритные размеры, мм
- акустического датчика АДК-305Ø36, Н=68, Lкабеля=5 м
- предусилителя-передатчика УП-305135x95x78
- корреляционного приемника КП-305152x203x51
Масса, кг
- акустического датчика АДК-3050,3
- предусилителя-передатчика УП-3050,9
- корреляционного приемника КП-3051,3

Характеристики трассопоискового приемника АП-019.3

ПараметрЗначение

Квазирезонансные частоты фильтров50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»0,04…8 кГц
Частота фильтра в режиме «Зонд»512 Гц
Диапазон частот «Радио»8…40 кГц
Динамический диапазон входных сигналов120 дБ
Количество встроенных датчиков4
Максимальная чувствительность
(режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)		5 мкА на расстоянии 1 м
Объем памяти модуля GPS2300 «точек»
Подключаемые внешние датчикиКИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью- автоматическое – для 2D отображения «Трасса»;
- полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы- 0...10 м;
- автоматически в режиме «Трасса»;
- по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания±5%
Измерение тока принимаемого сигнала- 0,01...9,99 А;
- автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторовпри совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикацияLCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры- 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы;
- ток сигнала;
- графики уровня сигнала;
- сила сигнала;
- параметры настройки и управления
Звуковая индикациявстроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок
Источник питания4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарейне менее 20 часов
Автоматическое отключение питания при бездействии для экономии зарядапосле 30 минут
Диапазон температур эксплуатации / хранения-20…+60°С / -30…+60°С
Степень защиты корпусаIP54
Габаритные размеры330х140х700 мм
Масса2,45 кг

Характеристики трассопоискового приемника АП-027

ПараметрДатчик ЭМД/ДКИ/ДОДК/КИДатчик АД

Вид работы в зависимости от датчикаопределяется автоматически, при подключении датчика
Вид принимаемого сигналавыбирается оператором как «непрерывный / импульсный»выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтровцентральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон)0,05…8,6 кГц0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB120 dB
Визуальная индикацияЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикацияголовные телефоны - натуральный широкополосный или отфильтрованный сигнал
головные телефоны - синтезированный звук ЧМ-
встроенный излучатель - синтезированный звук ЧМ
Питаниенапряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети;
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Время непрерывной работы, не менее20 часов
Допустимый диапазон температур окружающей среды при эксплуатации-20…+50ºС
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока220x102x42 мм
Масса электронного блока, не более0,46 кг

Характеристики трассировочного генератора АГ-105

ПараметрЗначение

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»
Режим работы
«Антенные» режимывстроенная передающая антенна «LC»
внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)- прерывистый «ПР» (кратковременные посылки сигнала);
- длительность посылки 0,12 сек.;
- частота следования посылок 1 Гц
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥32 - в двухчастотном режиме модуляции «2F»
40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
6 - при частоте 32768 Гц «33»
Источники питания
Напряжение питания7...15 В
Батарейный комплект «тип С×8»8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания (не входят в комплект поставки)- аккумулятор «12 В» (например, автомобильный);
- выходное напряжение 11...14 В при токе не менее 4 А
- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность);
- выходное напряжение 15 В, мощность 60 Вт
Время работы («жизненный цикл» зависит от качества батарей)при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерациипропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкойавтоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»;
- ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»
ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникацииконтактное подключение с возвратом тока через землю
бесконтактное подключение с применением встроенной передающей антенны «LC»
бесконтактное подключение с применением внешней передающей антенны «АН»
бесконтактное подключение с применением индукционных передающих клещей
Конструктивные параметры
Выходной усилитель мощностимодифицированный CLASS D КПД до 85%
Габаритные размеры, мм216х180х105 мм
Вес, кг2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты корпусаIP65 (при закрытой крышке корпуса - кейса)

Характеристики электромагнитного датчика ЭМД-247

ПараметрЗначение

Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)

Характеристики акустического датчика АД-247

ПараметрЗначение

Габаритные размеры прибора, не более, мм60х130
Масса, не более, кг0,95

Характеристики акустического датчика АДМ-227

ПараметрЗначение

Масса датчика, кг0,225±0,02
Масса штыря, кг0,115±0,02
Габаритные размеры датчика, мм (без соединительного провода)105(+2)x31(+1)
Габаритные размеры штыря, мм190(+2)x29(+1)

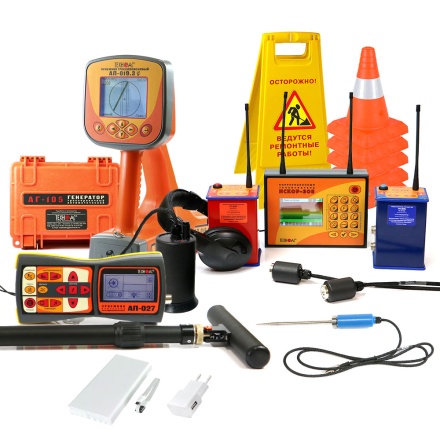

Комплектация корреляционного течеискателя Искор-3.27.105Д

№НаименованиеКоличество

1Корреляционный приемник КП-3051 шт.
2Предусилитель-передатчик УП-305К1 шт.
3Предусилитель-передатчик УП-305C1 шт.
4Акустический датчик АДК-3052 шт.
5Антенна И3054 шт.
6Зарядное устройство И305.02.0101 шт.
7Источник питания И305.02.0201 шт.
8SD-карта (8 Гб)1 шт.
9Картридер USB2.0 SD/MicroSD1 шт.
10Наушники с регулировкой громкости1 шт.
11Наушники1 шт.
12Генератор трассировочный АГ-1051 шт.
13Трассопоисковый приемник АП-019.31 шт.
14Трассопоисковый приемник АП-0271 шт.
15Комплект акустического датчика АД-2471 шт.
16Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика1 шт.
17Датчик электромагнитный ЭМД-2471 шт.
18Батарейка типоразмер R14 алкалиновая12 шт.
19Батарейка типоразмер AA алкалиновая4 шт.
20Диск CD-R ПО АП-019.31 шт.
21Кабель USB 2,0 AM-mini USB 1 м1 шт.
22Кабель АГ105.02.0201 шт.
23Кабель АГ120.02.0201 шт.
24Кабель АГ120.02.0501 шт.
25Кабель AP027.02.0301 шт.
26Штырь АГ110.02.0042 шт.
27Колпачок изоляционный d=8 мм2 шт.
28Контакт магнитный АГ120.02.0902 шт.
29Отвертка крестовая1 шт.
30Power bank, 20 000 mAh1 шт.
31Конус дорожный, высота 30 см5 шт.
32Аварийный знак "Люк открыт" или "Идут работы"1 шт.
33Чехол 53212 (сумка для приемник АП-019)1 шт.
34Чехол 53222 (сумка для комплекта)1 шт.
35Чехол 53186 (сумка для ЭМД-247)1 шт.
36Кейс И305.02.0301 шт.
37Руководство по эксплуатации4 шт.
Другие модели ТЕХНО АС
Успех ТПТ-522НУспех-АТГ-525.60НУспех АТ-407НИСКОР-359КДИСКОР-319КДИСКОР-325НДУспех ТПТ-529КАЗИСКОР-305Искор-219Успех АТГ-425.15НДУспех АТГ-425.15НУспех-АТГ-410.10Успех АТ-407НДУспех-АТП-204Успех АТ-207Искор-210Искор-205 Искор-225Искор-222Коршун-12ТА
Все товары в категории Приборы обнаружения утечек
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 гк рф., технические параметры и комплект поставки товара могут быть изменены производителем без предварительного уведомления!

Для улучшения работы мы можем собирать данные, используя cookies и сервис Яндекс.Метрика. Это соответствует политике в отношении персональных данных. Продолжая работу на сайте вы даёте согласие на обработку персональных данных. Файлы cookie можно отключить в настройках Вашего браузера.

Хорошо
