Корреляционный течеискатель Искор-219

Корреляционный течеискатель Искор-219
Артикул: 759028
Модель: Искор-219
Бренд: ТЕХНО АС
Артикул производителя: 00-00009057
Цена:
634 716 Р
Доступен для заказа
Добавить к сравнению

Комплект корреляционно-акустический с двумя радиоканалами, графической индикацией оси коммуникации и цифровой глубины залегания.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Продуктопроводы

Назначение

  • Определение корреляционным методом местоположения утечек из трубопроводов.
  • Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
  • Уточнение местам утечки акустическим течеискателем.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции

  • Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
  • Поиск подземных коммуникаций (кабели, трубопроводы).
  • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
  • Поиск мест повреждения силовых кабелей индукционным и акустическими методами.

Основные преимущества

  • наличие радиоканалов;
  • высокая помехозащищенность;
  • оперативность и скорость расчетов;
  • ударозащищенные водонепроницаемые датчики;
  • малые габариты и вес;
  • высокая точность определения мест разгерметизации, удобство в эксплуатации;
  • возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания;
  • проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Характеристики корреляционного течеискателя Т10

ПараметрЗначение
Диапазоны (при скорости звука 1300 м/сек.)100, 250, 500, 1000, 2000 м
Точность0,1% от диапазона
Фильтр:
- верхних частот
- нижних частот

100, 300, 600 Гц, выключен
630, 1250, 2500 Гц, выключен
Дисплейграфический, LCD, 320х240 точек
Рабочая температура-20 до +40°С
Электропитание4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы
Время непрерывной работы (не менее)5 ч
Зарядное устройствовстроенное
Время заряда аккумуляторовне более 4 ч
Связь с ПКUSB 1.1
Радиосвязь с внешним модулем2,4 ГГц
Дальность радиосвязи (при использовании штатных антенн)до 200 м
КорпусIP42
Размеры125х227х45 мм
Масса1,0 кг

Характеристики трассопоискового приемника АП-019.1

ПараметрЗначение
Квазирезонансные частоты фильтров50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)100
Диапазон частот «Широкая полоса»0,04…8 кГц
Диапазон частот «Радио»8…40 кГц
Максимальный коэффициент усиления электрического тракта100 дБ
Количество встроенных датчиков4
Подключаемые внешние датчикиCI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью- автоматическое - для 2D отображения «Трасса»;
- полуавтоматическое или ручное (по выбору) - для «Графиков»;
- автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассыавтоматически в режиме «Трасса» 0...10 м
Точность определения глубины залегания±5%
Измерение тока принимаемого сигналаавтоматически в режиме «Трасса» 0,001...9,99 А
Точность измерения тока принимаемого сигнала±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторовпри совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикацияLCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры- параметры настройки и управления;
- 2D визуализация положения трассы относительно прибора;
- графики уровня сигнала с датчиков;
- глубина залегания трассы;
- ток сигнала
Звуковая индикациявстроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопок
Источник питания4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарейне менее 20 часов
Автоматическое отключение питания при бездействии для экономии зарядапосле 30 минут
Диапазон температур эксплуатации / хранения-20…+60°С / -30…+60°С
Степень защиты корпусаIP54
Габаритные размеры330х140х700 мм
Масса2,4 кг

Характеристики трассопоискового приемника АП-027М

ПараметрЭлектромагнитный трассо-дефектопоискАкустический трассо-дефектопоиск
Вид принимаемого сигналанепрерывный / прерывистыймонотонный / импульсный
Частоты цифровой фильтрацииЦентральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГцОграничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
 Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»0,05…8,6 кГц0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикацияЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикацияГоловные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ-
Встроенный излучатель - синтезированный звук ЧМ
Питаниенапряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Количество сохраняемых значений в памяти30
Время непрерывной работы, не менее20 часов
Диапазон эксплуатационных температур-20…+50ºС
Класс защитыIP54
Габаритные размеры220x102x42 мм
Масса0,46 кг

Характеристики трассировочного генератора АГ-114.1

ПараметрЗначение
Частоты генерируемого сигнала, Гц
Частота 1512±0,25
Частота 21024±0,5
Частота 38192±4
Режимы генерации
Режим 1непрерывный
Режим 2импульсные посылки
Режим 3импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3100
Частота следования импульсов, Гц
Режим 21
Режим 32
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)5±1,25
Мощность 2 («10 Вт»)10±2,5
Мощность 3 («20 Вт»)20±5
Допустимое сопротивление нагрузки, Омлюбое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)0,3…1000
Мощность 2 («10 Вт»)0,3…500
Мощность 3 («20 Вт»)0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию36
Максимальное72
Согласование с нагрузкойавтомат., 20-ти ступенчатое
Время согласования максимальное,не более, с12
Допустимое внешнее напряжение питания, В11...15
Источники питания
Встроенный аккумулятор:
- напряжение, В
- емкость, Ач

12
2,2
Сетевой блок15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч5
Габаритные размеры генератора, не более, мм190х140х80
Вес генератора в чехле, не более, кг2,5

Характеристики индукционной антенны ИЭМ-301.3

ПараметрЗначение
Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом36
Тип корпусапластмассовый, герметичный

Характеристики акустического датчика AD-257

ПараметрЗначение
Габаритные размеры прибора, не более, мм60х130
Масса, не более, кг0,95

Характеристики электромагнитного датчика EMD-257

ПараметрЗначение
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)

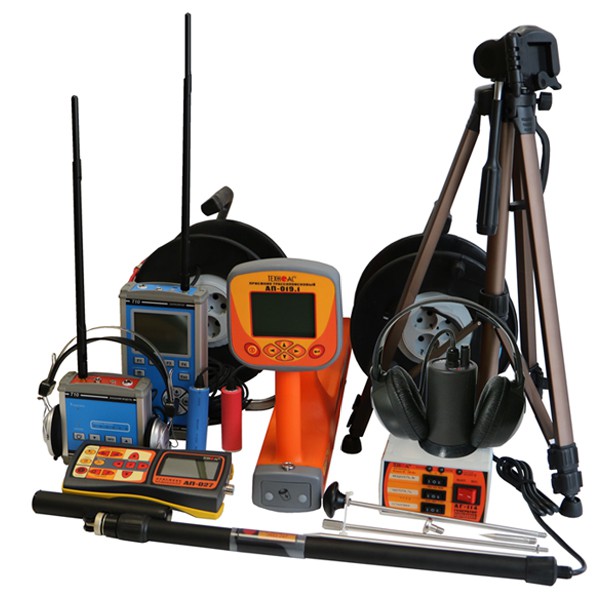

Комплектация корреляционного течеискателя Искор-219

НаименованиеКоличество
1Корреляционный течеискатель Т101 шт.
2Внешний модуль Т101 шт.
3Сетевой адаптер 12 В, 0.5 А2 шт.
4Наушники2 шт.
5Аккумуляторные батареи Ni-Mh типа «АА»8 шт.
6Датчик2 шт.
7Удлинитель сигнального провода на катушках (25 м)2 шт.
8Антенна2 шт.
9Штатив1 шт.
10Трассопоисковый приемник АП-019.11 шт.
11Трассопоисковый приемник АП-027M1 шт.
12Генератор трассировочный АГ-114.11 шт.
13Комплект акустического датчика AD-2571 шт.
14Электромагнитный датчик EMD-2571 шт.
15Индукционная антенна ИЭМ-301.31 шт.
16Батарейки для приемника АП-019.14 шт.
17Батарейки для приемника АП-027M (AA)4 шт.
18Источник питания AG114M.02.0201 шт.
19Кабель для подключения внешнего аккумулятора АГ120.02.0201 шт.
20Кабель для подключения нагрузки АГ120.02.0501 шт.
21Контакт магнитный АГ120.02.0902 шт.
22Штырь заземления АГ110.02.0042 шт.
23Кабель мини-USB для подключения внешнего аккумулятора AP027.02.0301 шт.
24Держатель для приемника АП-027.00.0101 шт.
25Крестовая отвертка1 шт.
27Сумка для антенны ИЭМ-301.3 (чехол 53107)1 шт.
27Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)1 шт.
27Сумка для генератора АГ-114.1 (чехол 53163)1 шт.
27Сумка для приемника (чехол 53212)1 шт.
27Сумка для комплекта (чехол 53183)1 шт.
27Сумка для корреляционного течеискателя1 шт.
28Руководство по эксплуатации4 шт.
