PD90 — система

PD90 — система
Артикул: 322532
Модель: PD90
Госреестр РФ: 52534-13
Поверка приобретается отдельно: 19500 Р
Бренд: b2 electronic GmbH (High Voltage Diagnostic)
Цена:
15 500 000 Р
Доступен для заказа
Добавить к сравнению

Назначение системы "измерение частичных разрядов с локализацией источника ЧР", 23кВ PD90:

Система измерения частичных разрядов PD используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 35кВ.
Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля.

Особенности системы "измерение частичных разрядов с локализацией источника ЧР", 23кВ PD90::

  • Полное программное обеспечение для обработки результатов
  • Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
  • Подавление помех
  • Подробная информация о месте локализации и величине ЧР
  • Графическое представление информации
  • Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных методов неразрушающего контроля и оценки кабеля.
Частичный разряд - это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого напряжения. Уровень ЧР измеряется в кулонах. С течением времени, периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения, позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР– неоднородные участки изоляции в соединительных и концевых кабельных муфтах.

Определение мест повреждений методом измерения частичных разрядов включает в себя:
  • Измерение интенсивности и уровня частичных разрядов
  • Программная обработка измерений в режиме реального времени
  • Режим работы «осциллограф»- наложенная синусоидальная форма волны
  • Локализация местонахождения повреждения методом измерения частичных разрядов
  • Локализация мест повреждений ЧР производится методом рефлектометрии
  • Калибровка с локализацией муфт


Программное обеспечение позволяет:

  • Определять значения ЧР (в кулонах) в режиме реального времени
  • Строить диаграмму трассы кабельной линии с указанием места локализации ЧР
  • Строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации

Установка определяет и записывает следующие параметры:

  • Калибровочный импульс и определение места локализация ЧР (в соответствии с IEC60270)
  • Фоновые помехи и наводки (например на подстанции)
  • Напряжение возникновения частичных разрядов (PDIV) Уровень частичных разрядов при напряжении 1.7 Uo
  • Напряжение прекращения (гашения) частичных разрядов (PDEV)

Установки PD разработаны для совместной работы с высоковольтной установкой серии HVA.

  • Технические характеристики системы "измерение частичных разрядов с локализацией источника ЧР", 23кВ PD90:

    Параметр Значение
    Номинальное напряжение кВ пик. 90


    Высоковольтный фильтр и соединительный конденсатор:

    Параметр Значение
    Номинальный ток (А) 1
    Емкость фильтра (нФ) 10
    Габариты (мм) 550 x 900 x 360
    Вес (кг) 55


    Калибратор:

    Параметр Значение
    Дисплей (в пико Кулонах) 1…10.000
    Вес (кг) 1


    Измеритель-устройство обнаружения и отображения местонахождения частичного разряда диэлектрика:

    Параметр Значение
    Дисплей / Разрешение (Пикселей) ЖК-дисплей / 128 x 240
    Входное полное сопротивление 10 кΩ / 50 пФ
    Диапазон нижних частот (кГц) 40, 80 или 100
    Диапазон верхних частот (кГц) 250, 600 или 800
    Синхронизация (Гц) 0.1, 0.05, 0.02
    Автоматическая установка начала кабеля Да
    Режим работы при больших помехах (подавление помех) Ручной и автоматический режим
    Габариты (мм) 250 x 150 x 300
    Вес (кг) 3
    ПО Microsoft Windows XP / Windows7
    ПО для точного определения места повреждения (PD Mapping and Location) да
  •

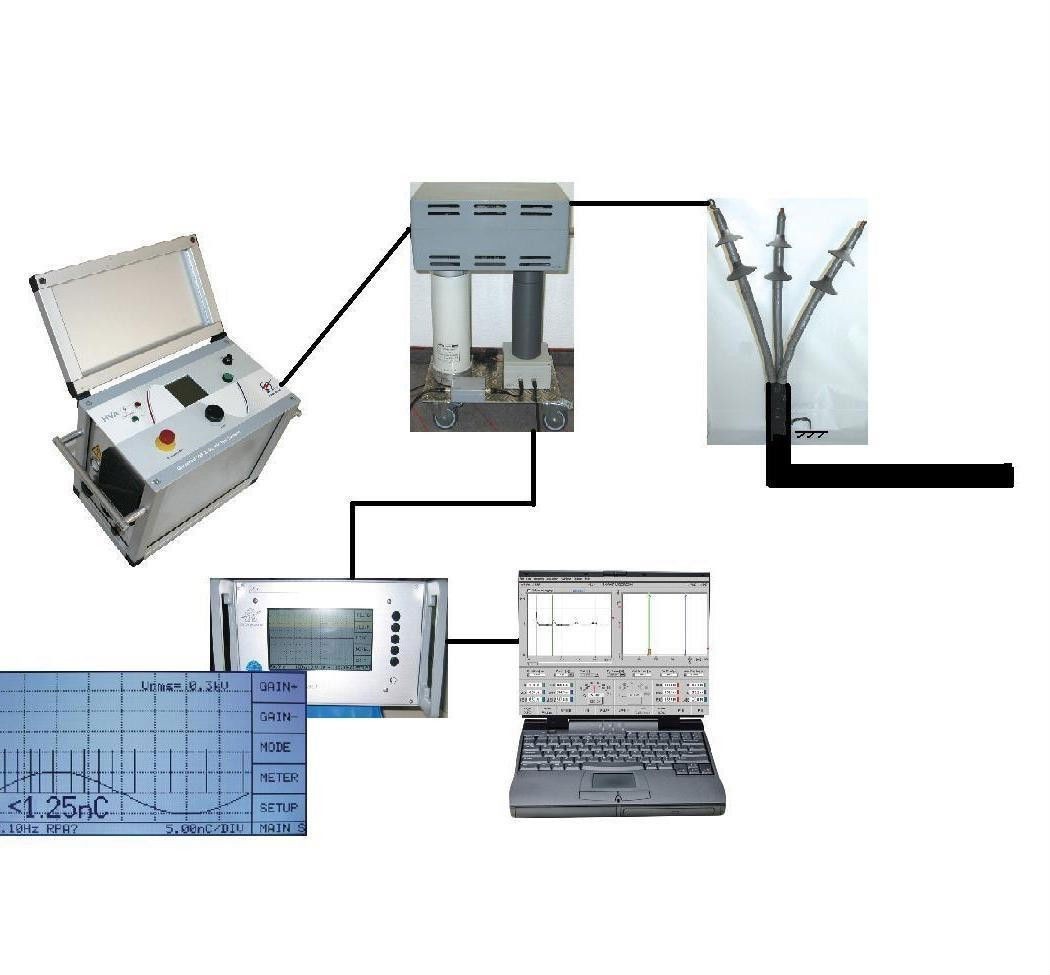

  • Комплект поставки PD90

    Наименование Количество
    Система "измерение частичных разрядов с локализацией источника ЧР", 23кВ PD90 1
    Измерительное устройство с ЖК экраном 1
    Соединительный конденсатор на соответствующее напряжение кВ с высоковольтным фильтром 1
    Соединительный блок 1
    Предусилитель 1
    Программное обеспечение 1
    Калибратор 1
    Кабели для определения местоположения частичного разряда 2
    Источник питания 110-230В 50/60Гц 1
  •
