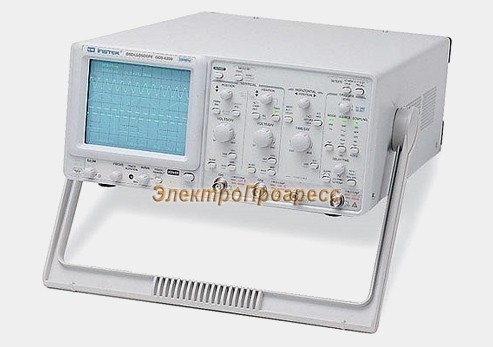

Назначение осциллографа GRS-6052A:
Осциллограф GRS-6052A: Полоса пропускания 50 МГц, 2 канала; Максимальная частота дискретизации: 100 Мвыб/с; эквивалентная 500 МВыб/с; Объем памяти на канал 2 К; Задержка запуска развертки (0 … 10 делений); Развертка медленных сигналов (0,2 … 100 с/дел); Пиковый детектор (> 25 нс), усреднение (2 … 256), сглаживание; Курсорные измерения (∆V, ∆T, 1/∆T); Одновременная индикация основной и растянутой развертки; Растяжка развертки (х5, х10, х20); ТВ синхронизация (строка, кадр); Автовыбор источника синхросигнала в 2-х канальном режиме; Выход канала 1; Запись в память до 10 осциллограмм, до 10 профилей; Интерфейс RS-232С; Собран по SMT технологии.
Особенности осциллографа GRS-6052A:
-ЦИФРОВОЙ РЕЖИМ:
-Максимальная скорость дискретизации 500 МВыборок/сек.;
-Задержка запуска развертки (до 10 периодов);
-Прокрутка осциллограммы с коэффициентом развертки до 100 с/дел.;
-Развертка однократного сигнала с возможностью его прокрутки;
-Режим усреднения (от 2 до 256 разверток);
-Включение/выключение режима сглаживания;
-Максимальный коэффициент развертки 10 нс/дел.;
-Запись/считывание до 10 осциллограмм;
-Запись/считывание до 10 профилей;
-АНАЛОГОВЫЙ РЕЖИМ:
-Коэффициент усиления от 1 мВ/дел. до 20 В/дел.;
-Курсорные измерения (ΔV, ΔT, 1/ΔT);
-Растяжка развертки (х5, х10, х20);
-Одновременная индикация основной и растянутой развертки;
-Автовыбор источника синхросигнала в 2-канальном режиме ТВ синхронизация;
-Выход канала 1;
-Модуляция яркости луча (Z-вход);
-Режим развертки внешним сигналом (X-Y вход);
-Интерфейс RS-232;
-Собран по SMT технологии.
Технические характеристики осциллографа GRS-6052A:
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Полоса пропускания (-3 дБ): 0 … 50 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел)
Коэффициент отклонения: 1 мВ/дел … 20 В/дел (шаг 1-2-5)
Погрешность установки:
± 3% (5 мВ/дел...20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
Регулировка: Плавное перекрытие в 2,5 раза (до 50 В/дел.)
Входной импеданс: 1 МОм/25 пФ
Максимальное входное напряжение: 400 В (DC + ACпик, до 1 кГц)
Режимы работы: Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки: 0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20
Погрешность установки:
± 3 %
± 5 % при растяжке х5, х10; ± 8% при растяжке х20
Максимальное значение: 20 нс/дел. (10 нс/дел. не калибровано)
Регулировка: Плавное перекрытие в 2,5 раза (до 1,25 с/дел.)
СИНХРОНИЗАЦИЯ
Источники синхронизации: Автовыбор, канал 1, канал 2, сеть, внешний
Режимы запуска разверкти: Автоколебательный, ждущий, ТВ (кадр, строка)
Фильтры синхронизации: Связь по переменному току, ФНЧ, ФВЧ
Уровень внешней синхронизации: До 400 В (DC + ACпик, до 1 кГц)
Вход внешней синхронизации: 1 МОм / 25 пФ
СБОР ДАННЫХ
Разрешение по вертикали: 8 бит (АЦП на каждый канал)
Максимальная частота дискретизации: 100 МГц (однокр. сигнал); 500 МГц (периодич. сигнал)
Полоса пропускания: 0 … 50 МГц (периодич. сигнал); 0 … 25 МГц (однокр. сигнал)
Длина записи: 2 К на канал (1 К на канал при эквив. дискретизации)
Коэффициент развертки: В реальном времени: 1 мкс…0,1 с/дел.
В эквив. времени: 0,2…0,5 мкс/дел.
Самописец: 0,2…100 с/дел.
Растяжка: х5, х10, х20 с векторной или точечной интерполяцией
Разрешение отображения: 25 точек/дел. по вертикали, 100 точек/дел. по горизонтали
Режимы сбора данных: Выборка, пик. детектор (> 25 нс), усреднение (2 /…/ 256)
Память: 10 осциллограмм
X-Y ВХОД
Полоса пропускания (-3 дБ): 0 … 500 кГц (канал 1 - Х; канал 2 - Y)
Коэффициент отклонения: 1 мВ/дел … 20 В/дел.
Разность фаз X-Y: ≤ 3° в диапазоне 0 … 50 кГц
ЭЛТ
Размер экрана: 8 x 10 дел. (1 дел. = 10 мм)
Напряжение ускорения: 10 кВ
Регулировки: Яркость, фокусировка, подсветка
ОБЩИЕ ДАННЫЕ
Напряжение питания: 100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц
Габаритные размеры: 275 х 130 х 370 мм
Масса: 8,5 кг
Комплект поставки GRS-6052A:
1.Осциллограф GRS-6052A - 1
2.Шнур питания - 1
3.Делитель 1:1/1:10 - 2
4.Руководство по эксплуатации - 1
Производство компании GW Instek (Тайвань)
